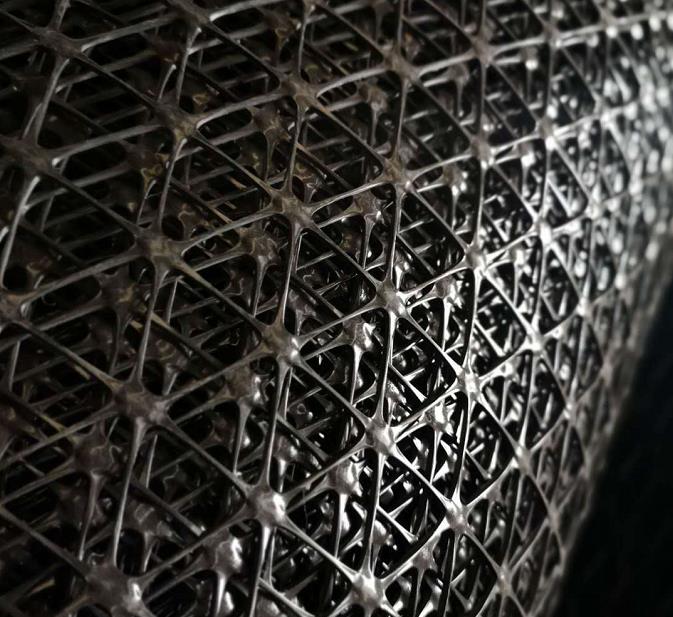

多向塑料土工格栅(三向塑料土工格栅和四向塑料土工格栅)是一种主要的土工合成材料,与其他土工合成材料相比,它具有独特的性能与功效。土工格栅常用作加筋土结构的筋材或复合材料的筋材等。本实用新型以塑料拉伸条带格为受力单元,拉伸条带垂直绕固在连接件上形成格室。连接件由上件和下件组成,上件上设有凸起,可插入下件顶部的孔中,与下件固定连接;下件中心垂直方向设有交叉的十字槽,拉伸条带绕在下件的任意两相邻的槽中,拉伸条带的高度不大于下件中槽的高度。
山东联拓公司近十年来,我公司对土工格栅进行了根本上对基本结构进行了革命性的创新。历经3年,联拓人研制出新型产品—三向格栅一代和三向格栅二代等新型三向土 工格栅。新产品的独特性能为客户带来更高的价值。本公司的三向土工格栅应用“低碳环保”:铁路、道路、工作平台、软土地基进场道路,减少粒料层的厚度、缩短工期,大量节省施工成本;通过底基层(或基层)加筋,增加道路使用寿命,减少维护成本等优点。
本实用新型特有的三维性与低延高强性,使其在与土体的结合中,具有优良的拉拔性能及摩阻性能,因而它比其它土工格栅及土工格室更具有加筋优势。新型三维土工格栅,涉及一种土工格栅,它解决了现有的格栅或格室在工程应用中的实际问题。
本实用新型以塑料拉伸条带格为受力单元,拉伸条带垂直绕固在连接件上形成格室。连接件由上件和下件组成,上件上设有凸起,可插入下件顶部的孔中,与下件固定连接;下件中心垂直方向设有交叉的十字槽,拉伸条带绕在下件的任意两相邻的槽中,拉伸条带的高度不大于下件中槽的高度。
本实用新型特有的三维性与低延高强性,使其在与土体的结合中,具有优良的拉拔性能及摩阻性能,因而它比其它土工格栅及土工格室更具有加筋优势。
三向塑料土工格栅更重要的是该结构在土壤中和土壤在立体方向上相结合,从而实现了不同方向上防止土壤流失的作用,增强了防止路基沉降的作用。在使用方面是单向塑料土工格栅和双向塑料土工工格栅防沉降作用的数倍,是增强路基寿命的理想产品!
三向土工格栅的主要优势:
1. 具有稳定的三角形结构,受力时不容易发生结构变形;
2. 能够同时承受多方向载荷,不易发生节点扭转破坏;
3. 因其具有矩形截面,不易产生与土体的滑移,加筋效果更好;
4. 因节点比双向格栅大,所以节点效率更高,节点不易破坏;
5. 又因多条筋共用节点,所以更节约材料,也就更节能。
三向土工格栅性能规格表(暂定)
几何要求 |
S15 |
S20 |
S25 |
S30 |
1)肋条长度(mm) |
32 |
32 |
32 |
32 |
2)节点厚度(mm) |
2.2 |
3 |
3.8 |
4.5 |
3)肋条截面形状 |
矩形 |
矩形 |
矩形 |
矩形 |
4)网孔形状 |
三向 |
三向 |
三向 |
三向 |
1)节点传递效率≥(%) |
95 |
95 |
95 |
95 |
2)低应变时径向拉伸模量(KN/m,@0.5%应变)≥ |
225 |
375 |
430 |
475 |
3)质控拉伸模量(KN/m,@2%)≥ |
170 |
230 |
280 |
340 |
4)网孔刚度(kg-cm/deg,@5.0kg-cm)≥ |
3.0 |
3.6 |
5.6 |
7.8 |
炭黑含量≥ |
2% |
注:1)节点效率即荷载传递能力,用大拉伸强度的百分比表示;
2)径向拉伸模量是根据ISO10319:1996通过测量各轴平面的拉伸模量来测量;
3)质控拉伸模量根据ISO10319:1996拉伸测量;
4)网孔刚度即在水平面上,给225mmx225mm片样中心节点施加一定扭矩来测量。
